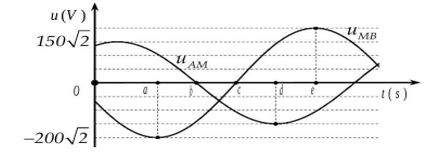

Câu hỏi: Một đoạn mạch xoay chiều $\mathrm{AB}$ gồm đoạn $\mathrm{AM}$ mắc nối tiếp với đoạn $M B$. Điện áp tức thời ở hai đầu đoạn $A M$ và $M B$ được biểu diễn bởi các đồ thị $u_{A M}, u_{M B}$ như hình vẽ.
Trên trục thời gian $t$, khoảng cách giữa các điểm $a-b, b-c, c-d, d-e$ là đều nhau. Điện áp hiệu dụng ở hai đầu đoạn mạch gần nhất với giá trị nào sau đây?
A. $180 \mathrm{~V}$
B. $350 \mathrm{~V}$
C. $100 \sqrt{2} V$
D. $180 \sqrt{2} V$
A. $180 \mathrm{~V}$
B. $350 \mathrm{~V}$
C. $100 \sqrt{2} V$
D. $180 \sqrt{2} V$
$
U=\sqrt{U_{A M}^2+U_{M B}^2+2 U_{A M} U_{M B} \cos \Delta \varphi}=\sqrt{150^2+200^2+2 \cdot 150 \cdot 200 \cdot \cos \dfrac{3 \pi}{4}} \approx 141,7 \text { (V). }
$
U=\sqrt{U_{A M}^2+U_{M B}^2+2 U_{A M} U_{M B} \cos \Delta \varphi}=\sqrt{150^2+200^2+2 \cdot 150 \cdot 200 \cdot \cos \dfrac{3 \pi}{4}} \approx 141,7 \text { (V). }
$
Đáp án C.
