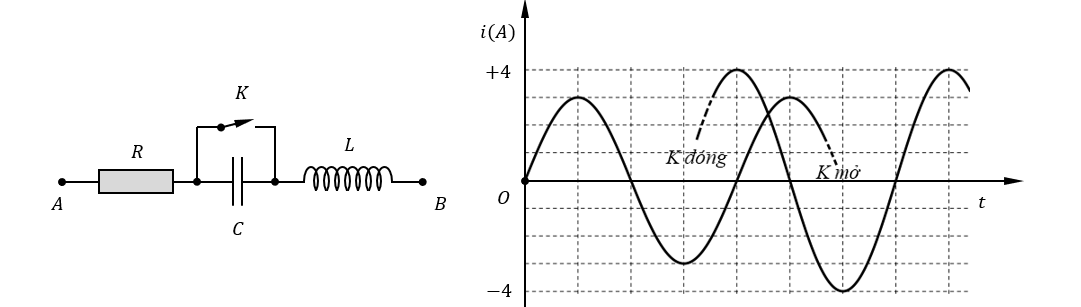

Câu hỏi: Đặt điện áp xoay chiều $u=U \sqrt{2} \cos (\omega t+\varphi)$ vào hai đầu đoạn mạch $A B$ gồm điện trở $R=24 \Omega$, tụ điện và cuộn cảm thuần mắc nối tiếp. Ban đầu khóa $K$ đóng, sau đó khóa $K$ mở. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện $i$ trong đoạn mạch vào thời gian $u$. Giá trị của $U$ gần nhất với giá trị nào sau đây?
A. 170V
B. 212V
C. 85V.
D. 255V
Biễu diễn vecto các điện áp:
* $\vec{U}$ chung nằm ngang $\vec{U}=\overrightarrow{U_R}+\overrightarrow{U_{L C}}$, vì $u_R$ luôn vuông pha với $u_{L C} \rightarrow$ đầu mút vecto $\overrightarrow{U_R}$ luôn nằm trên một đường tròn nhận $\vec{U}$ làm đường kính.
* Từ đồ thị, ta thấy $i_m$ vuông pha với $i_d \rightarrow \overrightarrow{U_{R 1}}$ vuông góc $\overrightarrow{U_{R 2}}$. Mặc khác $I_{01}=4$ A và $I_{02}=3 \mathrm{~A}$.
Từ hình vẽ:
$
* U_0=\sqrt{U_{01}^2+U_{02}^2}=\sqrt{(4.24)^2+(3.24)^2}=120 \mathrm{~V} \rightarrow U \approx 85 \mathrm{~V} .
$
A. 170V
B. 212V
C. 85V.
D. 255V
Biễu diễn vecto các điện áp:
* $\vec{U}$ chung nằm ngang $\vec{U}=\overrightarrow{U_R}+\overrightarrow{U_{L C}}$, vì $u_R$ luôn vuông pha với $u_{L C} \rightarrow$ đầu mút vecto $\overrightarrow{U_R}$ luôn nằm trên một đường tròn nhận $\vec{U}$ làm đường kính.
* Từ đồ thị, ta thấy $i_m$ vuông pha với $i_d \rightarrow \overrightarrow{U_{R 1}}$ vuông góc $\overrightarrow{U_{R 2}}$. Mặc khác $I_{01}=4$ A và $I_{02}=3 \mathrm{~A}$.
Từ hình vẽ:
$
* U_0=\sqrt{U_{01}^2+U_{02}^2}=\sqrt{(4.24)^2+(3.24)^2}=120 \mathrm{~V} \rightarrow U \approx 85 \mathrm{~V} .
$
Đáp án C.
