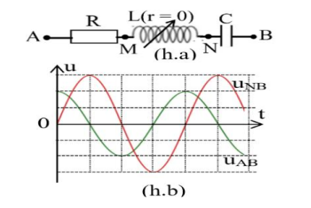

Câu hỏi: Đặt điện áp xoay chiều có giá trị hiệu dụng và tần số không đổi vào hai đầu đoạn mạch như hình vẽ bên (h.a). Khi độ tự cảm $\mathrm{L}=\mathrm{L}_1$, thì đồ thị biểu diễn các điện áp tức thời $\mathrm{u}_{\mathrm{AB}}$ và $\mathrm{u}_{\mathrm{NB}}$ như hình vẽ (h.b).
Khi $\mathrm{L}=\mathrm{L}_2=1,5 \mathrm{~L}_1$, thì hệ số công suất của đoạn mạch $\mathrm{AB}$ bằng
A. 0,32 .
B. 0,50 .
C. 0,47 .
D. 0,80 .
A. 0,32 .
B. 0,50 .
C. 0,47 .
D. 0,80 .
$u_C \perp u \Rightarrow$ cộng hưởng $\Rightarrow Z_{L 1}=Z_C=3$ và $R=Z=2$ (chuẩn hóa)
Khi $Z_{L 2}=1,5 Z_{L 1}=1,5 \cdot 3=4,5$ thì $\cos \varphi=\dfrac{R}{\sqrt{R^2+\left(Z_{L 2}-Z_C\right)^2}}=\dfrac{2}{\sqrt{2^2+(4,5-3)^2}}=0,8$.
Khi $Z_{L 2}=1,5 Z_{L 1}=1,5 \cdot 3=4,5$ thì $\cos \varphi=\dfrac{R}{\sqrt{R^2+\left(Z_{L 2}-Z_C\right)^2}}=\dfrac{2}{\sqrt{2^2+(4,5-3)^2}}=0,8$.
Đáp án D.
