Một đoạn mạch $\text{AB}$ chứa L, R và $C$ như hình vẽ. Cuộn cảm...

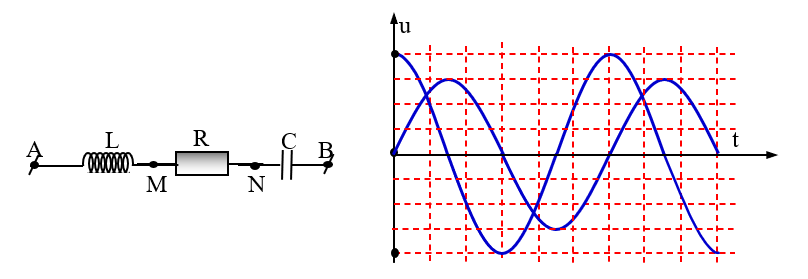

Câu hỏi: Một đoạn mạch $\text{AB}$ chứa L, R và $C$ như hình vẽ. Cuộn cảm thuần có độ tự cảm L. Đặt vào hai đầu $\text{AB}$ một điện áp có biểu thức $u={{U}_{0}}\cos \omega t(V),$, rồi dùng dao động kí điện tử để hiện thị đồng thời đồ thị điện áp giữa hai đầu đoạn mạch $\text{AN}$ và $\text{MB}$ ta thu được các đồ thị như hình vẽ bên. Xác định hệ số công suất của đoạn mạch $\text{AB}$.
A. $\cos \varphi =0,86.$.
B. $\cos \varphi =0,71.$
C. $\cos \varphi =0,5.$.
D. $\cos \varphi =0,55.$.
