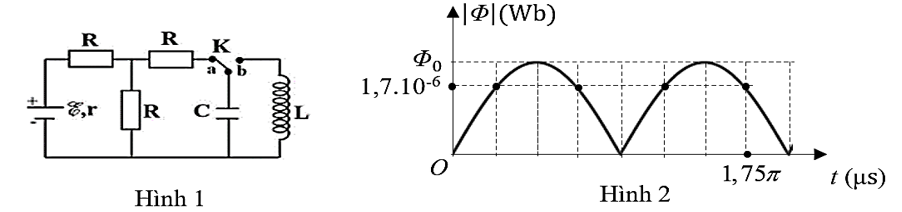

Câu hỏi: Dùng mạch điện như hình 1 để tạo ra dao động điện từ. Biết nguồn điện có suất điện động $E$ và điện trở trong $r=1 \Omega $, cuộn dây thuần cảm, điện trở $R=2 \Omega $. Ban đầu khóa K được đóng vào chốt a, khi dòng điện qua nguồn điện ổn định thì chuyển khóa K đóng sang chốt B. Chọn gốc thời gian ( $t=0$ ) là lúc khóa K được đóng vào chốt B. Đồ thị biểu diễn sự phụ thuộc của độ lớn từ thông riêng của cuộn dây theo thời gian được mô tả như hình 2. Suất điện động $E$ của nguồn có giá trị gần nhất với giá trị nào sau đây?
A. 7,1 V.
B. 4,1 V.
C. 6,1 V.
D. 5,1 V.
B. 4,1 V.
C. 6,1 V.
D. 5,1 V.
$T=8\hat{o}=\dfrac{1,75\pi {{.10}^{-6}}.8}{7}=2\pi {{.10}^{-6}}s\Rightarrow \omega =\dfrac{2\pi }{T}={{10}^{6}}rad/s$
${{\phi }_{0}}\cos \dfrac{\pi }{4}=1,{{7.10}^{-6}}\Rightarrow {{\phi }_{0}}\approx 2,{{4.10}^{-6}}Wb$
${{U}_{0}}=\omega {{\phi }_{0}}={{10}^{6}}.2,{{4.10}^{-6}}=2,4V$
$I=\dfrac{{{U}_{0}}}{R}=\dfrac{2,4}{2}=1,2A$
$E=I\left( 2R+r \right)=1,2\left( 2.2+1 \right)=6V$.
${{\phi }_{0}}\cos \dfrac{\pi }{4}=1,{{7.10}^{-6}}\Rightarrow {{\phi }_{0}}\approx 2,{{4.10}^{-6}}Wb$
${{U}_{0}}=\omega {{\phi }_{0}}={{10}^{6}}.2,{{4.10}^{-6}}=2,4V$
$I=\dfrac{{{U}_{0}}}{R}=\dfrac{2,4}{2}=1,2A$
$E=I\left( 2R+r \right)=1,2\left( 2.2+1 \right)=6V$.
Đáp án C.
