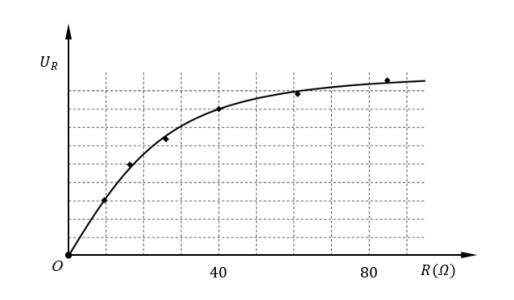

Câu hỏi: Để đo cảm kháng của một cuộn dây (có điện trở trong rất nhỏ), một học sinh mắc nối tiếp cuộn cảm này với một biến trở. Đặt vào hai đầu đoạn mạch trên một điện áp xoay chiều có tần số $f=50 \mathrm{~Hz}$. Thay đổi giá trị của $R$ ta thu được đồ thị biểu diễn điện áp hiệu dụng ở hai đầu $R$ theo $R$ được cho như hình vẽ.
Cảm kháng của cuộn dây sử dụng trong bài thực hành này có giá trị trung bình là
A. $0,11 H$.
B. $0,71 \mathrm{H}$.
C. $1,01 \mathrm{H}$.
D. $0,50 \mathrm{H}$.
A. $0,11 H$.
B. $0,71 \mathrm{H}$.
C. $1,01 \mathrm{H}$.
D. $0,50 \mathrm{H}$.
Điện áp hiệu dụng trên điện trở
$
U_R=\dfrac{U R}{\sqrt{R^2+Z_L^2}}
$
Từ đồ thị, ta có
$
\begin{array}{r}
\left\{\begin{array}{l}
(3)=\dfrac{U(10)}{\sqrt{(10)^2+Z_L^2}} \\
(8)=\dfrac{U(40)}{\sqrt{(40)^2+Z_L^2}}
\end{array}\right. \\
\Rightarrow\left\{\begin{array}{l}
Z_L=33,2 \Omega \\
L=0,11 H
\end{array}\right.
\end{array}
$
$
U_R=\dfrac{U R}{\sqrt{R^2+Z_L^2}}
$
Từ đồ thị, ta có
$
\begin{array}{r}
\left\{\begin{array}{l}
(3)=\dfrac{U(10)}{\sqrt{(10)^2+Z_L^2}} \\
(8)=\dfrac{U(40)}{\sqrt{(40)^2+Z_L^2}}
\end{array}\right. \\
\Rightarrow\left\{\begin{array}{l}
Z_L=33,2 \Omega \\
L=0,11 H
\end{array}\right.
\end{array}
$
Đáp án A.
