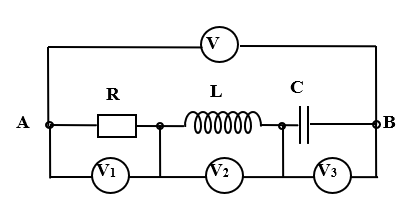

Câu hỏi: Cho mạch điện xoay chiều như hình vẽ.
Biết cuộn dây thuần cảm và các vôn kế không làm ảnh hưởng đến mạch điện. Đặt vào hai đầu $\mathrm{AB}$ một điện áp có giá trị hiệu dụng và tần số không đổi thì vôn kế $\mathrm{V}_3$ chỉ $100 \mathrm{~V}$ ; vôn kế $\mathrm{V}_2$ chỉ $160 \mathrm{~V}$ ; vôn kế $\mathrm{V}_1$ chỉ $80 \mathrm{~V}$. Thay đổi điện dung $\mathrm{C}$ của tụ điện cho đến khi các vôn kế $\mathrm{V}_1$ và $\mathrm{V}$ chỉ cùng một giá trị. Tìm số chỉ của vôn kế $\mathrm{V}_2$ khi đó.
A. $250 \mathrm{~V}$.
B. $100 \mathrm{~V}$.
C. $200 \mathrm{~V}$.
D. $125 \mathrm{~V}$.
A. $250 \mathrm{~V}$.
B. $100 \mathrm{~V}$.
C. $200 \mathrm{~V}$.
D. $125 \mathrm{~V}$.
$
\begin{aligned}
& U_R{ }^{\prime}=U=\sqrt{U_R^2+\left(U_L-U_C\right)^2}=\sqrt{80^2+(100-160)^2}=100 \mathrm{~V} \\
& \dfrac{U_{R^{\prime}}}{U_{L^{\prime}}}=\dfrac{U_R}{U_L} \Rightarrow \dfrac{100}{U_{L^{\prime}}}=\dfrac{80}{160} \Rightarrow U_L^{\prime}=200 \mathrm{~V}
\end{aligned}
$
\begin{aligned}
& U_R{ }^{\prime}=U=\sqrt{U_R^2+\left(U_L-U_C\right)^2}=\sqrt{80^2+(100-160)^2}=100 \mathrm{~V} \\
& \dfrac{U_{R^{\prime}}}{U_{L^{\prime}}}=\dfrac{U_R}{U_L} \Rightarrow \dfrac{100}{U_{L^{\prime}}}=\dfrac{80}{160} \Rightarrow U_L^{\prime}=200 \mathrm{~V}
\end{aligned}
$
Đáp án C.
