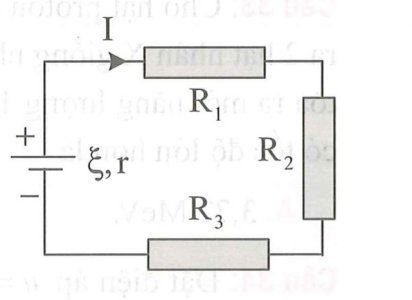

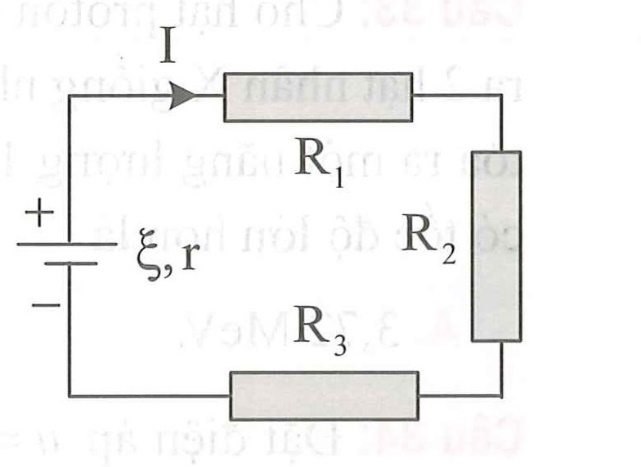

Câu hỏi: Cho mạch điện như hình vẽ, trong đó nguồn điện có suất điện động 12 V và có điện trở trong rất nhỏ, có điện trở ở mạch ngoài là ${{\text{R}}_{\text{1}}}=3\Omega $, ${{\text{R}}_{2}}=4\Omega $ và ${{\text{R}}_{3}}=5\Omega $. Cường độ dòng điện chạy trong mạch và hiệu điện thế giữa hai đầu điện trở ${{\text{R}}_{2}}$ lần lượt là
A. 1A và 4V.
B. 2A và 8V.
C. 1A và 3V.
D. 2A và 6V.
A. 1A và 4V.
B. 2A và 8V.
C. 1A và 3V.
D. 2A và 6V.
Ta có : $\left\{ \begin{aligned}
& R={{R}_{1}}+{{R}_{2}}+{{R}_{3}}=12\Omega \Rightarrow I=\dfrac{\xi }{R+r}=\dfrac{12}{12+0}=1A \\
& {{U}_{R2}}=I.{{R}_{2}}=1.4=4V \\
\end{aligned} \right.$
& R={{R}_{1}}+{{R}_{2}}+{{R}_{3}}=12\Omega \Rightarrow I=\dfrac{\xi }{R+r}=\dfrac{12}{12+0}=1A \\
& {{U}_{R2}}=I.{{R}_{2}}=1.4=4V \\
\end{aligned} \right.$
Đáp án A.
