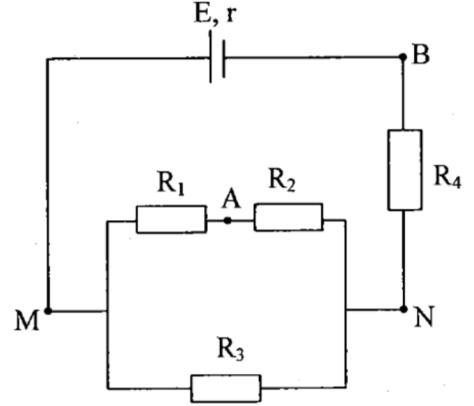

Câu hỏi: Cho mạch điện như hình vẽ. Cho biết $E=1,2\text{V}\text{,}r=0,5\Omega ;{{R}_{1}}={{R}_{3}}=2\Omega ;{{R}_{2}}={{R}_{4}}=4\Omega $. Cường độ dòng điện chạy qua mạch chính là
A. 0,3A.
B. 0,6A.
C. 0,2A.
D. 0,5A.
B. 0,6A.
C. 0,2A.
D. 0,5A.
HD: ${{\text{R}}_{12}}=6\Omega \Rightarrow {{R}_{123}}=\dfrac{6.2}{6+2}=1,5\Omega \Rightarrow {{R}_{1234}}=1,5+4=5,5\Omega $
Cường độ dòng điện trong mạch chính: $I=\dfrac{E}{r+{{R}_{1234}}}=\dfrac{1,2}{0,5+5,5}=0,2$ A.
Cường độ dòng điện trong mạch chính: $I=\dfrac{E}{r+{{R}_{1234}}}=\dfrac{1,2}{0,5+5,5}=0,2$ A.
Đáp án C.
