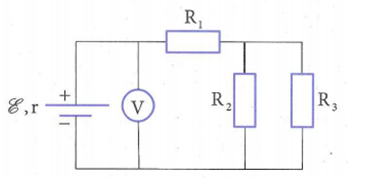

Câu hỏi: Cho mạch điện như hình bên. Biết nguồn điện có suất điện động E = 12V và điện trở trong $r=1\Omega .$ Các điện trở ${{R}_{1}}=5\Omega , {{R}_{2}}={{R}_{3}}=8\Omega .$ Bỏ qua điện trở của các dây nối, coi điện trở của Vôn kế là vô cùng lớn. Số chỉ của vôn kế là
A. 12V.
B. 11,6V.
C. 10,8V.
D. 9,6V.
A. 12V.
B. 11,6V.
C. 10,8V.
D. 9,6V.
Mạch ngoài gồm: ${{R}_{1}}nt({{R}_{2}}//{{R}_{3}})$
Điện trở tương đương của mạch ngoài là: $R={{R}_{1}}+\dfrac{{{R}_{2}}.{{R}_{3}}}{{{R}_{2}}+{{R}_{3}}}=5+\dfrac{8.8}{8+8}=9(\Omega )$
Áp dụng định luật Ôm cho toàn mạch ta có: $I=\dfrac{E}{R+r}=\dfrac{12}{1+9}=1,2(A)$
Số chỉ của Vôn kế chính là hiệu điện thế của đoạn mạch gồm: ${{R}_{1}}nt({{R}_{2}}//{{R}_{3}}):$
$U=I.R=1,2.9=10,8(V)$
Điện trở tương đương của mạch ngoài là: $R={{R}_{1}}+\dfrac{{{R}_{2}}.{{R}_{3}}}{{{R}_{2}}+{{R}_{3}}}=5+\dfrac{8.8}{8+8}=9(\Omega )$
Áp dụng định luật Ôm cho toàn mạch ta có: $I=\dfrac{E}{R+r}=\dfrac{12}{1+9}=1,2(A)$
Số chỉ của Vôn kế chính là hiệu điện thế của đoạn mạch gồm: ${{R}_{1}}nt({{R}_{2}}//{{R}_{3}}):$
$U=I.R=1,2.9=10,8(V)$
Đáp án C.
