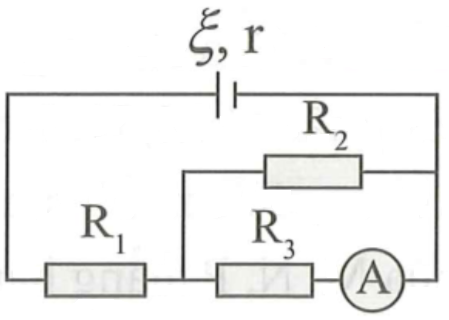

Câu hỏi: Cho mạch điện có sơ đồ như hình vẽ. Biết $\xi =12\text{V}$ ; ${{R}_{1}}=4\Omega $ ; ${{R}_{2}}={{R}_{3}}=10\Omega $. Bỏ qua điện trở của ampe kế A và dây dẫn. Số chỉ của ampe kế là 0,6 A. Giá trị của điện trở trong r của nguồn điện là
A. $1,2\Omega $
B. $0,5\Omega $
C. $1,0\Omega $
D. $0,6\Omega $
A. $1,2\Omega $
B. $0,5\Omega $
C. $1,0\Omega $
D. $0,6\Omega $
Từ ${{R}_{3}}={{R}_{2}}\Rightarrow {{I}_{2}}={{I}_{3}}={{I}_{A}}=0,6A\Rightarrow I={{I}_{3}}+{{I}_{2}}=1,2\left( \text{A} \right)$
Mà $R={{R}_{1}}+\dfrac{{{R}_{3}}.{{R}_{2}}}{{{R}_{3}}+{{R}_{2}}}=9\left( \Omega \right)$
Định luật Ôm cho mạch kín: $I=\dfrac{\xi }{R+r}\Rightarrow \xi =IR+Ir\Rightarrow 12=1,2.9+1,2.r\Rightarrow r=1\left( \Omega \right)$
Mà $R={{R}_{1}}+\dfrac{{{R}_{3}}.{{R}_{2}}}{{{R}_{3}}+{{R}_{2}}}=9\left( \Omega \right)$
Định luật Ôm cho mạch kín: $I=\dfrac{\xi }{R+r}\Rightarrow \xi =IR+Ir\Rightarrow 12=1,2.9+1,2.r\Rightarrow r=1\left( \Omega \right)$
Đáp án C.
