Câu hỏi: Chọn phương án đúng.

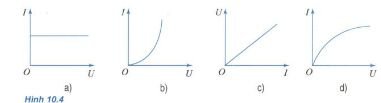

Bốn đồ thị a, b, c, d ở Hình 10.4 diễn tả sự phụ thuộc của đại lượng trên trục tung theo đại lượng trên trục hoành. (Các) trường hợp trong đó vật dẫn tuân theo định luật Ôm là:
A. Hình 10.4a
B. Hình 10.4d
C. Hình 10.4c
D. Hình 10.4b.
Bốn đồ thị a, b, c, d ở Hình 10.4 diễn tả sự phụ thuộc của đại lượng trên trục tung theo đại lượng trên trục hoành. (Các) trường hợp trong đó vật dẫn tuân theo định luật Ôm là:
A. Hình 10.4a
B. Hình 10.4d
C. Hình 10.4c
D. Hình 10.4b.
Lời giải chi tiết
Công thức trường hợp trong đó vật dẫn có điện trở R tuân theo định luật Ôm là:
I = U/R → Đồ thị của I theo U là đường thẳng.
Hệ quả: U = I. R ⇒ đồ thị của U theo I là đường thẳng ⇒ đồ thị 10.4 c thỏa mãn.
Vậy hình (c) là đường đặc tuyến vôn - ampe biểu thị vật dẫn tuân theo định luật Ôm.
Công thức trường hợp trong đó vật dẫn có điện trở R tuân theo định luật Ôm là:
I = U/R → Đồ thị của I theo U là đường thẳng.
Hệ quả: U = I. R ⇒ đồ thị của U theo I là đường thẳng ⇒ đồ thị 10.4 c thỏa mãn.
Vậy hình (c) là đường đặc tuyến vôn - ampe biểu thị vật dẫn tuân theo định luật Ôm.
Đáp án C.
