Câu hỏi: Trên đoạn mạch xoay chiều không phân nhánh có bốn điểm theo đúng thứ tự A, M, N và B. Giữa hai điểm A và M chỉ có cuộn cảm thuần, giữa hai điểm M và N chỉ có điện trở thuần, giữa 2 điểm N và B chỉ có tụ điện. Điện áp hiệu dụng giữa hai điểm A và M là 150 (V) và điện áp hiệu dụng giữa hai điểm N và B là 200/3 (V). Điện áp tức thời trên đoạn AN và trên đoạn MB lệch pha nhau 900. Điện áp hiệu dụng trên R là
A. 100 (V).
B. 120 (V).
C. 90 (V).
D. 180 (V).
A. 100 (V).
B. 120 (V).
C. 90 (V).
D. 180 (V).
Phương pháp giải:

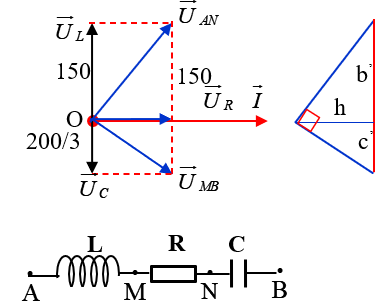

+ Sử dụng giản đồ vecto
*Áp dụng hệ thức lượng trong tam giác vuông.
Giải chi tiết:
*Áp dụng hệ thức lượng trong tam giác vuông.
$h^{2}=b^{\prime} c^{\prime}=U_{R}^{2}=U_{L} \cdot U_{C} \Leftrightarrow U_{R}^{2}=150 \cdot \dfrac{200}{3} \Rightarrow U_{R}=100(\Omega)$
+ Sử dụng giản đồ vecto
*Áp dụng hệ thức lượng trong tam giác vuông.
Giải chi tiết:
*Áp dụng hệ thức lượng trong tam giác vuông.
$h^{2}=b^{\prime} c^{\prime}=U_{R}^{2}=U_{L} \cdot U_{C} \Leftrightarrow U_{R}^{2}=150 \cdot \dfrac{200}{3} \Rightarrow U_{R}=100(\Omega)$
Đáp án A.
