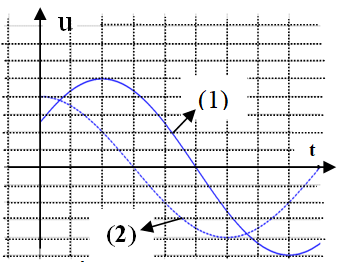

Câu hỏi: Một đoạn mạch R, L, C mắc nối tiếp. Đặt vào hai đầu đoạn mạch điện áp xoay chiều uAB ổn định. Đồ thị hình bên cho biết sự biến thiên của điện áp hai đầu mạch uAB (đường số 2) và điện áp giữa hai bản tụ uC (đường số 1) theo thời gian.
Hệ số công suất của cả mạch gần nhất với giá trị nào sau đây?
A. 0,71.
B. 0,50.
C. 0,60.
D. 0,87.
Ở t = 2ô thì ${{u}_{AB}}=\dfrac{{{U}_{0}}}{2}\downarrow \Rightarrow {{\varphi }_{u}}=\dfrac{\pi }{3}$ và ${{u}_{C}}={{U}_{0C}}\Rightarrow {{\varphi }_{{{u}_{C}}}}=0\Rightarrow {{\varphi }_{i}}=\dfrac{\pi }{2}$
$\cos \varphi =\cos \left( {{\varphi }_{u}}-{{\varphi }_{i}} \right)=\cos \left( \dfrac{\pi }{3}-\dfrac{\pi }{2} \right)=\dfrac{\sqrt{3}}{2}\approx 0,87$.
A. 0,71.
B. 0,50.
C. 0,60.
D. 0,87.
$\cos \varphi =\cos \left( {{\varphi }_{u}}-{{\varphi }_{i}} \right)=\cos \left( \dfrac{\pi }{3}-\dfrac{\pi }{2} \right)=\dfrac{\sqrt{3}}{2}\approx 0,87$.
Đáp án D.
