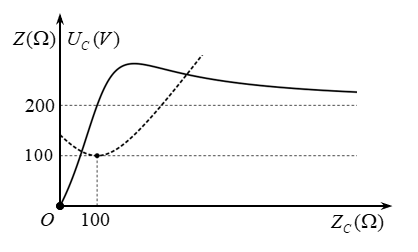

Câu hỏi: Đặt vào hai đầu đoạn mạch $RLC$ mắc nối tiếp một điện áp xoay chiều $u=200\sqrt{2}\cos \left( \omega t \right)$ V, thay đổi $C$ và cố định các thông số còn lại thì thấy điện áp hiệu dụng hai đầu đoạn mạch chứa tụ điện $C$ và tổng trở của mạch có dạng như hình vẽ.
Giá trị cực đại của điện áp hiệu dụng trên tụ điện ${{U}_{Cmax}}$ gần nhất giá trị nào sau đây?
A. 100 V.
B. 281 V.
C. 282 V.
D. 283 V.
Giá trị cực đại của điện áp hiệu dụng trên tụ điện ${{U}_{Cmax}}$ gần nhất giá trị nào sau đây?
A. 100 V.
B. 281 V.
C. 282 V.
D. 283 V.
Từ đồ thị ta thấy:
+ ${{Z}_{C}}=100$ Ω thì mạch xảy ra cộng hưởng
Từ hai kết quả trên ta tìm được
+ ${{Z}_{C}}=100$ Ω thì mạch xảy ra cộng hưởng
$Z=R=100$ Ω và ${{Z}_{C}}={{Z}_{L}}=100$ Ω
+ $U=200$ V.Từ hai kết quả trên ta tìm được
${{U}_{Cmax}}=U\dfrac{\sqrt{{{R}^{2}}+Z_{L}^{2}}}{R}=200\sqrt{2}$ V
Đáp án D.
