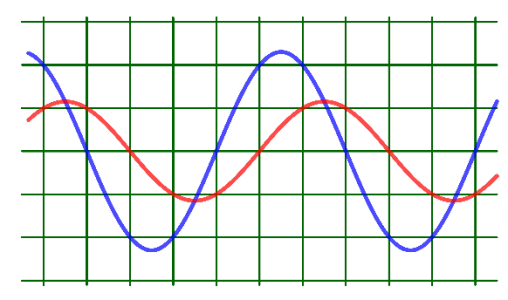

Câu hỏi: Đặt điện áp xoay chiều vào hai đầu đoạn mạch có $R,L,C$ mắc nối tiếp. Để xác định hệ số công suất của đoạn mạch này, một học sinh dùng dao động kí điện tử để hiển thị đồng thời đồ thị điện ạ́p tức thời giữa hai đầu đoạn mạch và điện áp tức thời giữa hai đầu điện trở $R$ và cho kết quả như hình bên (các đường hình sin).
Độ lệch pha của điện áp hai đầu đoạn mạch so với cường độ dòng điện trong mạch là
A. $0,524\text{rad}$.
B. $0,785\text{rad}$.
C. $1,047\text{rad}$.
D. $1,571\text{rad}$.
Độ lệch pha của điện áp hai đầu đoạn mạch so với cường độ dòng điện trong mạch là
A. $0,524\text{rad}$.
B. $0,785\text{rad}$.
C. $1,047\text{rad}$.
D. $1,571\text{rad}$.
Chu kì 6 ô, u và uR lệch nhau 1 ô, nên lệch pha T/ 6 hay /3=1,047 rad
Đáp án C.
