Câu hỏi: Đặt điện áp $\text{u}=220\sqrt{6}\text{cos }\omega\text{ t }~\left( \text{V} \right)~$ vào hai đầu một đoạn mạch mắc nối tiếp gồm điện trở thuần, cuộn cảm thuần và tụ điện có điện dung $\text{C }~$ thay đổi được. Thay đổi $~\text{ C}$ để điện áp hiệu dụng ở hai đầu tụ điện đạt giá trị cực đại ${{\text{U}}_{\text{Cmax}}}=440~\text{ V}$, khi đó điện áp hiệu dụng ở hai đầu cuộn cảm là
A. 110 V.
B. 330 V.
C. 440 V.
D. 220 V.
Tụ C thay đổi để ${{\text{U}}_{\text{C}}}=\text{max }~$ ; nên trên giản đồ véctơ ta có $\overrightarrow{\mathrm{U}_{\mathrm{RL}}} \perp \overrightarrow{\mathrm{U}}$

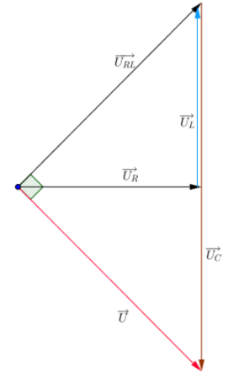

Vẽ giản đồ véctơ và nhìn vào hình vẽ ta có:
${{\text{U}}^{2}}=\left( {{\text{U}}_{\text{C}}}-{{\text{U}}_{\text{L}}} \right).{{\text{U}}_{\text{C}}}\Rightarrow {{\left( 220\sqrt{3} \right)}^{2}}=\left( 440-{{\text{U}}_{\text{L}}} \right).440\Rightarrow {{\text{U}}_{\text{L}}}=110~\text{ V}$
A. 110 V.
B. 330 V.
C. 440 V.
D. 220 V.
Vẽ giản đồ véctơ và nhìn vào hình vẽ ta có:
${{\text{U}}^{2}}=\left( {{\text{U}}_{\text{C}}}-{{\text{U}}_{\text{L}}} \right).{{\text{U}}_{\text{C}}}\Rightarrow {{\left( 220\sqrt{3} \right)}^{2}}=\left( 440-{{\text{U}}_{\text{L}}} \right).440\Rightarrow {{\text{U}}_{\text{L}}}=110~\text{ V}$
Đáp án A.
