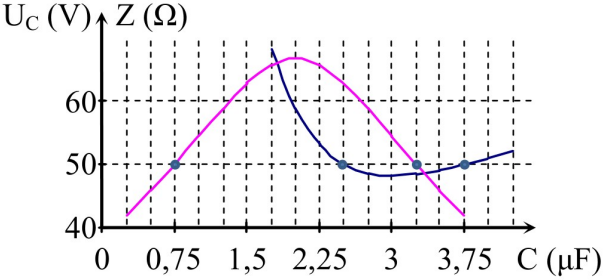

Câu hỏi: Cho đoạn mạch có $R, L, C$ (cuộn dây thuần cảm) mắc nối tiếp, trong đó giá trị điện dung $C$ thay đổi được. Điện áp xoay chiều đặt vào hai đầu đoạn mạch có giá trị hiệu dụng $U$ và tần số $f$ không đổi. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng $U_{\mathrm{C}}$ giữa hai bản tụ điện và tồng trở $Z$ của đoạn mạch theo giá trị của điện dung $C$.
Giá trị của $U$ gần nhất với giá trị nào sau đây?
A. $45 \mathrm{~V}$.
B. $35 \mathrm{~V}$.
C. $50 \mathrm{~V}$.
D. $40 \mathrm{~V}$.
A. $45 \mathrm{~V}$.
B. $35 \mathrm{~V}$.
C. $50 \mathrm{~V}$.
D. $40 \mathrm{~V}$.
Khi $C=0 \Rightarrow Z_C=\dfrac{1}{\omega C}=+\infty \Rightarrow U_C=U$ dựa vào hướng đồ thị thấy nhỏ hơn $40 \mathrm{~V}$ một chút
Đáp án D.
