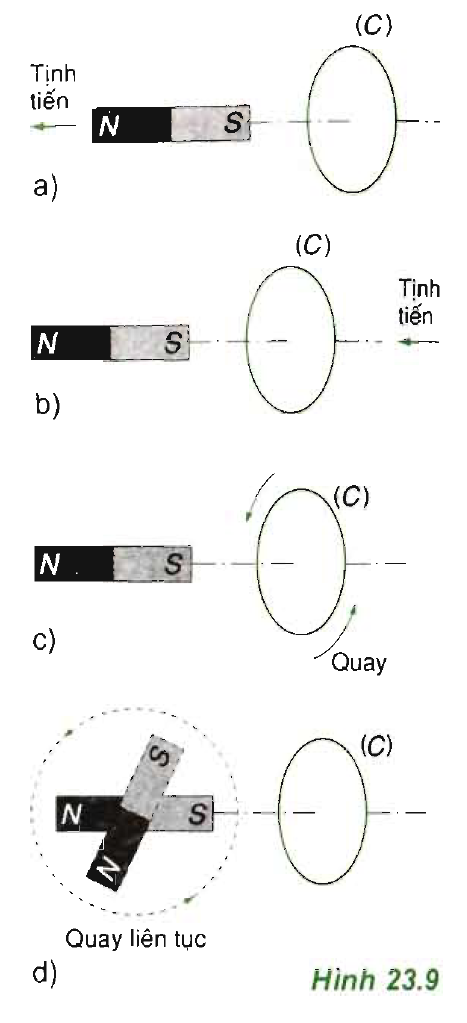

Câu hỏi: Xác định chiều của dòng điện cảm ứng trong các thí nghiệm dưới đây (Hình 23.9).
A) Nam châm chuyển động tịnh tiến (Hình 23.9a).
b) Mạch (C) chuyển động tịnh tiến (Hình 23.9b).
c) Mạch (C) quay (Hình 23.9c).
d) Nam châm quay liên tục (Hình 23.9d)
A) Nam châm chuyển động tịnh tiến (Hình 23.9a).
b) Mạch (C) chuyển động tịnh tiến (Hình 23.9b).
c) Mạch (C) quay (Hình 23.9c).
d) Nam châm quay liên tục (Hình 23.9d)
Phương pháp giải
Định luật Len - xơ: Dòng điện cảm ứng xuất hiện trong mạch kín có chiều sao cho từ trường cảm ứng có tác dụng chống lại sự biến thiên của từ thông ban đầu qua mạch kín.
Lời giải chi tiết
a) Nam châm tịnh tiến ra xa vòng dây, từ thông qua vòng dây giảm nên trong vòng dây xuất hiện dòng điện cảm ứng gây ra một từ trường cảm ứng cùng chiều với từ trường của nam châm (theo định luật Len-xơ). Do đó dòng điện cảm ứng trong (C) ngược chiều kim đồng hồ như hình 23.9a.
b) Vòng dây tịnh tiến lại gần nam châm, từ thông qua (C) tăng. Trong vòng dây xuất hiện dòng điện cảm ứng sao cho từ trương mà nó sinh ra ngược chiều với từ trường của nam châm (theo định luật Len-xơ). Do đó dòng điện cảm ứng trong (C) chạy theo chiều kim đồng hồ như hình 23.9b.
- Khi nam châm quay 90o đầu tiên, từ thông từ phải sang trái giảm, dòng điện cảm ứng trong mạch (C) có chiều như hình 23.9d1).
- Khi nam châm quay 90o tiếp theo, từ thông từ trái sang phải giảm, dòng điện cảm ứng trong mạch (C) đổi chiều như hình 23.9d3).
- Khi nam châm quay 90o tiếp theo (nam châm trở về vị trí ban đầu), từ thông từ trái sang phải tăng lên, dòng điện giữ nguyên chiều như hình 23.9d4)
⇒ Vậy trong nửa vòng quay cuối của nam châm, dòng điện cảm ứng trong (C) chạy theo chiều ngược lại.
Vậy: khi nam châm quay liên tục trong mạch (C) sẽ xuất hiện dòng điện xoay chiều.
Định luật Len - xơ: Dòng điện cảm ứng xuất hiện trong mạch kín có chiều sao cho từ trường cảm ứng có tác dụng chống lại sự biến thiên của từ thông ban đầu qua mạch kín.
Lời giải chi tiết
a) Nam châm tịnh tiến ra xa vòng dây, từ thông qua vòng dây giảm nên trong vòng dây xuất hiện dòng điện cảm ứng gây ra một từ trường cảm ứng cùng chiều với từ trường của nam châm (theo định luật Len-xơ). Do đó dòng điện cảm ứng trong (C) ngược chiều kim đồng hồ như hình 23.9a.
b) Vòng dây tịnh tiến lại gần nam châm, từ thông qua (C) tăng. Trong vòng dây xuất hiện dòng điện cảm ứng sao cho từ trương mà nó sinh ra ngược chiều với từ trường của nam châm (theo định luật Len-xơ). Do đó dòng điện cảm ứng trong (C) chạy theo chiều kim đồng hồ như hình 23.9b.
c) (C) quay quanh trục vuông góc với (C) nên từ thông vòng dây không thay đổi. Trong mạch (C) không xuất hiện dòng điện cảm ứng.
d) Nam châm quay liên tục:- Khi nam châm quay 90o đầu tiên, từ thông từ phải sang trái giảm, dòng điện cảm ứng trong mạch (C) có chiều như hình 23.9d1).
- Khi nam châm quay 90o tiếp theo, từ thông từ trái sang phải tăng lên, dòng điện có chiều như hình 23.9d2)
⇒ Vậy trong nửa vòng quay đầu của nam châm, dòng điện cảm ứng trong (C) chạy theo một chiều.- Khi nam châm quay 90o tiếp theo, từ thông từ trái sang phải giảm, dòng điện cảm ứng trong mạch (C) đổi chiều như hình 23.9d3).
- Khi nam châm quay 90o tiếp theo (nam châm trở về vị trí ban đầu), từ thông từ trái sang phải tăng lên, dòng điện giữ nguyên chiều như hình 23.9d4)
⇒ Vậy trong nửa vòng quay cuối của nam châm, dòng điện cảm ứng trong (C) chạy theo chiều ngược lại.
Vậy: khi nam châm quay liên tục trong mạch (C) sẽ xuất hiện dòng điện xoay chiều.
