Bài 12 trang 190 SGK Vật lí 11

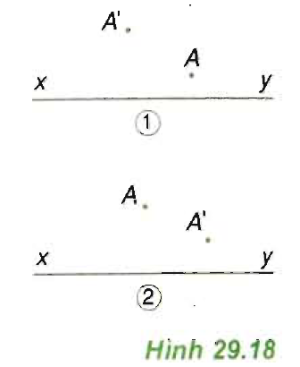

Câu hỏi: Trong hình 29.18, xy là trục chính của thấu kính L, A là vật điểm thật, A' là ảnh của A tạo bởi thấu kính.
Với mỗi trường hợp, hãy xác định:
a) A' là ảnh thật hay ảnh ảo.
b) Loại thấu kính.
c) Các tiêu điểm chính (bằng phép vẽ).
Phương pháp giải
- Sử dụng BẢNG TÓM TẮT trang 186 - SGK Vật Lí 11
- Các tia sáng đặc biệt:
+ Tia sáng qua quang tâm O của thấu kính.
+ Tia tới song song với trục chính của thấu kính.
Lời giải chi tiết
a.
+ Vì A và A' nằm cùng một phía so với trục chính nên chúng khác tính chất => A là vật thật thì A' là ảnh ảo.
+ A' nằm xa trục chính A hơn nên thấu kính là thấu kính hội tụ.
+ Các tiêu điểm chính.
- Nối AA' cắt xy tại O thì O là quang tâm của thấu kính.
- Dựng thấu kính tại O và vuông góc với trục chính xy.
- Từ A vẽ tia AI // xy cắt thấu kính tại I. Nối IA' kéo dài cắt xy tại F' Khi đó F' là tiêu điểm ảnh của thấu kính.
Tiêu điểm vật F lấy đốĩ xứng với F' qua quang tâm O.

B.
+ A là vật thật: A’ và A nằm cùng bên trục chính xy của thấu kính ⇒ A’ là ảnh ảo.
+ A’ nằm gần trục chính của thấu kính hơn A ⇒ thấu kính phân kì.
+ Các tiêu điểm chính
- Nối AA' cắt xy tại O thì O là quang tâm của thấu kính.
- Dựng thấu kính tại O và vuông góc với trục chính xy.
- Từ A vẽ tia AI // xy cắt thấu kính tại I. Nối IA' kéo dài cắt xy tại F’ Khi đó F' là tiêu điểm ảnh của thấu kính.
Tiêu điểm vật F lấy đối xứng với F' qua quang tâm O.
